OSI

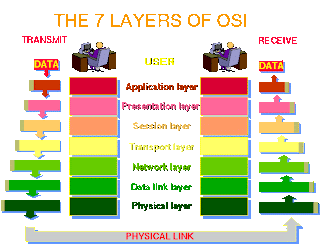

OSI-Model terbagi atas 7 layer. Layer kedua memiliki sejumlah sub-layer (dibagi oleh Institute of Electrical and Electronic Engineers (IEEE)). Layer-layer tersebut disusun sedemikian sehingga perubahan pada satu layer tidak membutuhkan perubahan pada layer lain. Layer teratas (5, 6 and 7) adalah lebih cerdas dibandingkan dengan layer yang lebih rendah. Layer Application dapat menangani protocol dan format data yang sama yang digunakan oleh layer lain, dan seterusnya. Jadi terdapat perbedaan yang besar antara layer Physical dan layer Application.

FUNGSI LAYER
1. Layer Physical
merupakan layer yang paling sederhana dan berkaitan dengan electrical (dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan seperti repeater, hub dan network card adalah berada pada layer ini.
Network components:
• Repeater
• Multiplexer
• Hubs(Passive and Active)
• TDR
• Oscilloscope
• Amplifier
Protocols:
• IEEE 802 (Ethernet standard)
• IEEE 802.2 (Ethernet standard)
• ISO 2110
• ISDN
2. Layer Data-link
Layer ini lebih cerdas dibandingkan dengan layer physical, karena menyediakan transfer data yang lebih nyata. Sebagai penghubung antara media network dan layer protocol yang lebih high-level, layer data link bertanggung-jawab pada paket akhir dari data binari yang berasal dari level yang lebih tinggi ke paket diskrit sebelum ke layer physical.
Network components:
• Bridge
• Switch
• ISDN Router
• Intelligent Hub
• NIC
• Advanced Cable Tester
Protocols:
• Media Access Control:
• Communicates with the adapter card
• Controls the type of media being used:
• 802.3 CSMA/CD (Ethernet)
• 802.4 Token Bus (ARCnet)
• 802.5 Token Ring
• 802.12 Demand Priority
o Logical Link Control
o error correction and flow control
o manages link control and defines SAPs
o 802.2 Logical Link Control
3. Layer Network
Tugas utama dari layer network adalah menyediakan fungsi routing sehingga paket dapat dikirim keluar dari segment network lokal ke suatu tujuan yang berada pada suatu network lain. IP umumnya digunakan untuk tugas ini. Protocol lainnya seperti IPX, Internet Packet eXchange.
Beberapa fungsi yang mungkin dilakukan oleh Layer Network:
• Membagi aliran data biner ke paket diskrit dengan panjang tertentu
• Mendeteksi Error
• Memperbaiki error dengan mengirim ulang paket yang rusak
• Mengendalikan aliran
Network components:
• Brouter
• Router
• Frame Relay Device
• ATM Switch
• Advanced Cable Tester
Protocols:
• IP; ARP; RARP, ICMP; RIP; OSFP;
• IGMP;
• IPX
• NWLink
• NetBEUI
• OSI
• DDP
• DECnet
4. Layer Transport
Layer transport data, menggunakan protocol seperti UDP, TCP dan/atau SPX (Sequence Packet eXchange, yang satu ini digunakan oleh NetWare, tetapi khusus untuk koneksi berorientasi IPX). Layer transport adalah pusat dari mode-OSI. Layer ini menyediakan transfer yang reliable dan transparan antara kedua titik akhir, layer ini juga menyediakan multiplexing, kendali aliran dan pemeriksaan error serta memperbaikinya.
Network components:
• Gateway
• Advanced Cable Tester
• Brouter
Protocols:
• TCP, ARP, RARP;
• SPX
• NWLink
• NetBIOS / NetBEUI
• ATP
5. Layer Session
Layer Session, sesuai dengan namanya, sering disalah artikan sebagai prosedur logon pada network dan berkaitan dengan keamanan. Layer ini menyediakan layanan ke dua layer diatasnya, Melakukan koordinasi komunikasi antara entiti layer yang diwakilinya.
Network components:
• Gateway
Protocols:
• NetBIOS
• Names Pipes
• Mail Slots
• RPC
6. Layer Presentation
Layer presentation dari model OSI melakukan hanya suatu fungsi tunggal: translasi dari berbagai tipe pada syntax sistem. Sebagai contoh, suatu koneksi antara PC dan mainframe membutuhkan konversi dari EBCDIC character-encoding format ke ASCII dan banyak faktor yang perlu dipertimbangkan. Kompresi data (dan enkripsi yang mungkin) ditangani oleh layer ini.
Network components:
• Gateway
• Redirector
Protocols:
None
7. Layer Application
Layer ini adalah yang paling cerdas, gateway berada pada layer ini. Gateway melakukan pekerjaan yang sama seperti sebuah router, tetapi ada perbedaan diantara mereka. Layer Application adalah penghubung utama antara aplikasi yang berjalan pada satu komputer dan resources network yang membutuhkan akses padanya. Layer Application adalah layer dimana user akan beroperasi padanya, protocol seperti FTP, telnet, SMTP, HTTP, POP3 berada pada layer Application.
Network components:
• Gateway
Protocols:
• DNS; FTP
• TFTP; BOOTP
• SNMP; RLOGIN
• SMTP; MIME;
• NFS; FINGER
• TELNET; NCP
• APPC; AFP
• SMB
